Quy trình thiết kế tủ điện công nghiệp đúng tiêu chuẩn

Thiết kế tủ điện công nghiệp đòi hỏi sự chính xác trong tính toán, lựa chọn thiết bị và bố trí hệ thống nhằm đảm bảo an toàn, ổn định khi vận hành. Một quy trình bài bản còn giúp kiểm soát chi phí, thuận tiện cho công tác bảo trì và hạn chế sự cố phát sinh. Vậy quy trình thiết kế tủ điện gồm những bước nào? Hãy cùng Hoàng Thiên Phú tìm hiểu chi tiết qua bài viết dưới đây.

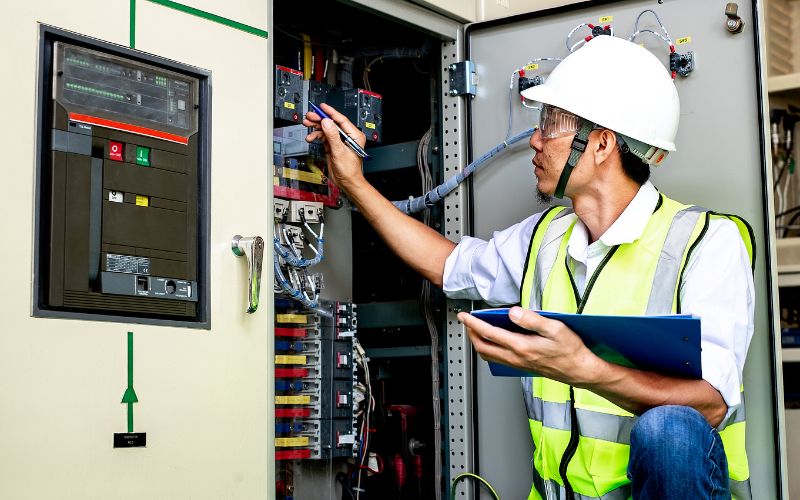

1. Nguyên tắc cần nắm rõ khi thiết kế tủ điện công nghiệp

Thiết kế tủ điện công nghiệp cần đáp ứng yêu cầu vận hành, điều kiện lắp đặt và khả năng bảo trì của toàn hệ thống. Dưới đây là những nguyên tắc cần được xem xét ngay từ giai đoạn thiết kế.

1.1. Nguyên tắc chọn thiết bị

Thiết bị sử dụng trong tủ điện cần phù hợp với công suất tải, điện áp, dòng điện định mức và chức năng vận hành. Các thiết bị đóng cắt, bảo vệ, điều khiển phải tương thích với sơ đồ thiết kế, đồng thời đáp ứng điều kiện làm việc thực tế.

Tùy quy mô và ngân sách dự án, đơn vị thiết kế có thể cân nhắc các thương hiệu như: Mitsubishi, ABB, Schneider Electric, Mikro, LS, Hyundai,… Điều quan trọng là lựa chọn đúng thông số, khả năng bảo vệ và mức độ tin cậy cần thiết, thay vì chỉ dựa vào thương hiệu hoặc giá thành.

1.2. Yêu cầu về bản vẽ

Bản vẽ thiết kế tủ điện công nghiệp cần thể hiện chính xác các thông số, vị trí thiết bị và phương án đấu nối để quá trình lắp ráp, kiểm tra và giám sát được thuận tiện. Cách bố trí phải logic, dễ theo dõi và có tính đến khả năng mở rộng hệ thống khi cần.

Các thông số như điện áp, dòng điện, ký hiệu thiết bị và đơn vị đo cần được thống nhất, trình bày rõ ràng theo yêu cầu kỹ thuật. Về hình thức, nên sử dụng màu sắc tiết chế, chỉ tạo điểm nhấn ở những vị trí cần lưu ý để bản vẽ dễ đọc và không gây rối mắt.

1.3. Yêu cầu về an toàn điện

An toàn điện là yếu tố bắt buộc trong toàn bộ quá trình thiết kế và lắp ráp tủ điện. Thiết bị bảo vệ cần được lựa chọn theo dòng tải, khả năng chịu ngắn mạch và đặc tính của hệ thống. Đồng thời, các bộ phận kim loại cần được nối đất bảo vệ đúng yêu cầu.

Điện trở cách điện phải được kiểm tra theo tiêu chuẩn áp dụng, điện áp thử và điều kiện của thiết bị; không nên áp dụng một ngưỡng chung cho mọi loại tủ. Khoảng cách cách điện, khoảng cách an toàn và phương án bảo vệ khi thao tác cũng cần được tính toán phù hợp.

1.4. Yêu cầu về thiết bị và dây dẫn

Thiết bị lắp đặt bên trong tủ điện nên được phân chia theo từng khối chức năng để thuận tiện cho quá trình lắp ráp, kiểm tra và sửa chữa. Dây cáp điện phải được đi trong máng cáp hoặc ống luồn có đánh số đầu dây và ký hiệu nhận biết rõ ràng.

Đặc biệt, mạch động lực và mạch điều khiển nên được phân tuyến hợp lý nhằm hạn chế nhiễu điện từ, nhất là với hệ thống sử dụng PLC, biến tần và cảm biến. Tiết diện dây phải phù hợp với dòng tải, phương pháp lắp đặt và điều kiện nhiệt độ.

1.5. Yêu cầu vỏ tủ

Kích thước vỏ tủ cần được tính toán phù hợp với vị trí lắp đặt và không gian dành cho thiết bị bên trong. Cấp bảo vệ IP cũng cần lựa chọn dựa trên môi trường sử dụng và mức độ tiếp xúc với bụi, nước. Chẳng hạn:

• IP44 thường được sử dụng cho một số vị trí trong nhà.
• IP54 phù hợp với khu vực ngoài trời có mái che.
• IP65 thích hợp hơn với tủ đặt ngoài trời và có yêu cầu bảo vệ cao hơn.

Với môi trường nhiều bụi hoặc thường xuyên tiếp xúc với nước áp lực mạnh, có thể cần sử dụng vỏ tủ đạt IP66 hoặc cao hơn.

1.6. Yêu cầu về người thiết kế

Người thiết kế cần có kiến thức chuyên ngành điện công nghiệp, hiểu nguyên lý hoạt động của hệ thống điện và nắm vững yêu cầu kỹ thuật của từng loại tủ. Bên cạnh đó, khả năng sử dụng phần mềm thiết kế, sự tỉ mỉ trong tính toán, kiểm tra và rà soát bản vẽ cũng rất quan trọng.

2. Quy trình thiết kế tủ điện công nghiệp chi tiết, chuyên nghiệp

Quy trình thiết kế tủ điện công nghiệp gồm các bước từ xác định yêu cầu, lập bản vẽ, lắp ráp, kiểm tra đến bàn giao. Tùy từng loại tủ, một số công đoạn có thể được triển khai song song nhưng vẫn phải đảm bảo các yêu cầu kỹ thuật.

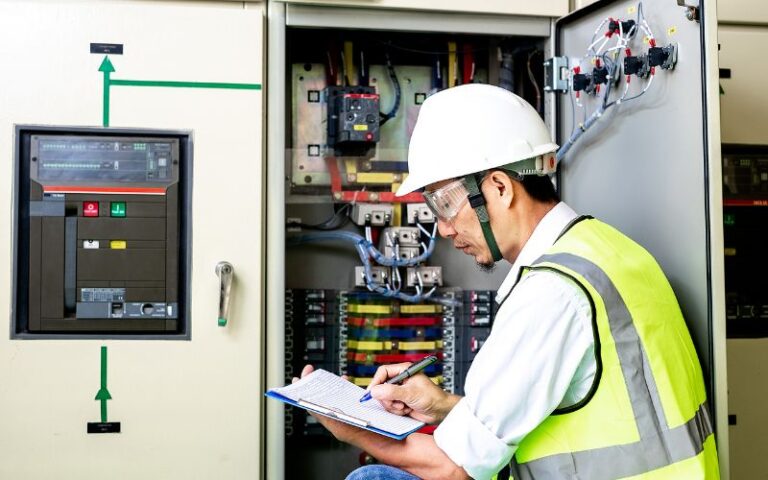

2.1. Bước 1: Tính toán thông số kỹ thuật và xác định thiết bị phù hợp

Trước tiên, cần thu thập thông tin về nguồn cấp, công suất phụ tải, chế độ vận hành và môi trường lắp đặt. Từ đó, kỹ sư xác định dòng điện làm việc, phương án đóng cắt, bảo vệ và điều khiển cho toàn hệ thống.

Các thiết bị như MCCB, MCB, contactor, relay nhiệt, biến tần, PLC hay đồng hồ đo được lựa chọn theo chức năng và thông số yêu cầu. Ngoài dòng định mức, cần xem xét khả năng cắt ngắn mạch, điều kiện phối hợp bảo vệ và tính tương thích giữa các thiết bị.

Phương án cuối cùng cần cân đối giữa hiệu quả vận hành, độ tin cậy và chi phí đầu tư, tránh chọn thiết bị vượt quá nhu cầu hoặc không đáp ứng điều kiện sử dụng.

2.2. Bước 2: Xây dựng sơ đồ bố trí và sơ đồ đấu nối tủ điện

Sau khi xác định cấu hình thiết bị, kỹ sư tiến hành xây dựng sơ đồ nguyên lý, sơ đồ đấu nối và bản vẽ bố trí thiết bị bên trong, bên ngoài tủ. Vị trí các thành phần cần được sắp xếp theo từng khối chức năng, đảm bảo thuận tiện cho thao tác và kiểm tra.

Bản vẽ phải thể hiện rõ mã thiết bị, đầu nối, tuyến dây và các thông tin cần thiết cho thi công. Với hệ thống phức tạp, hồ sơ thiết kế càng chi tiết thì càng hạn chế nhầm lẫn trong quá trình lắp ráp, đồng thời hỗ trợ bảo trì và thay thế thiết bị sau này.

2.3. Bước 3: Xác định và lựa chọn kết cấu vỏ tủ điện

Vỏ tủ điện được thiết kế với nhiều kích thước và kiểu dáng khác nhau, phổ biến gồm tủ nổi và tủ chìm. Tùy mặt bằng và số lượng thiết bị cần bố trí, người thiết kế có thể sử dụng các kích thước tiêu chuẩn như 600 × 800 × 200 mm, 600 × 800 × 300 mm hoặc gia công theo kích thước riêng để tận dụng tối đa không gian lắp đặt.

Bên cạnh kích thước, vật liệu và độ hoàn thiện của vỏ tủ cũng cần được cân nhắc dựa trên môi trường sử dụng, yêu cầu kỹ thuật và ngân sách đầu tư. Các vật liệu thường sử dụng như: tôn sơn tĩnh điện, inox 201, inox 304 hoặc thép không gỉ. Đồng thời, những phụ kiện như đèn báo, nút nhấn, cần gạt, màn hình hiển thị,… cũng được xác định và bố trí phù hợp với thiết kế tổng thể của tủ.

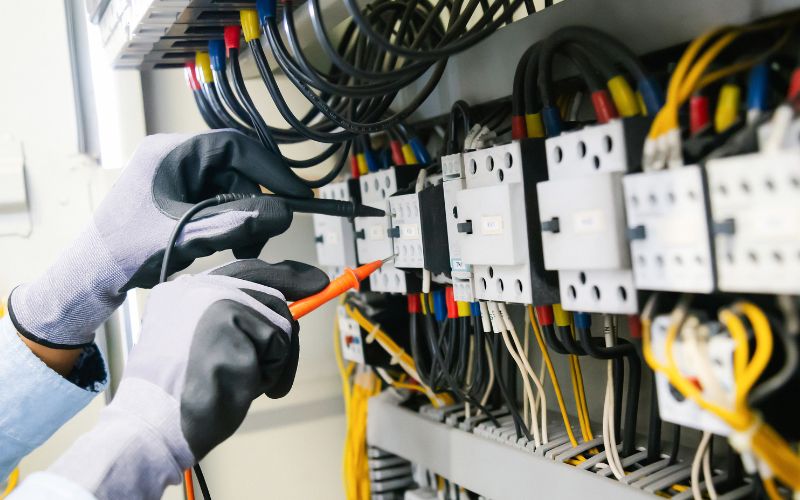

2.4. Bước 4: Lắp ráp thiết bị theo hồ sơ bản vẽ

Khi bản vẽ, vỏ tủ và các thiết bị đã được chuẩn bị đầy đủ, kỹ thuật viên tiến hành lắp đặt thiết bị theo đúng vị trí và cấu hình đã thể hiện trên hồ sơ thiết kế. Quá trình này đòi hỏi sự chính xác trong từng thao tác, đồng thời cần linh hoạt điều chỉnh cách bố trí để phù hợp với không gian thực tế bên trong tủ.

Thiết bị phải được cố định chắc chắn, đúng hướng và đảm bảo khoảng cách cần thiết giữa các thành phần. Việc lắp đặt cũng cần chú trọng đến sự gọn gàng, thuận tiện cho đấu nối, kiểm tra và bảo trì trong quá trình vận hành sau này.

2.5. Bước 5: Gia công và lắp đặt hệ thống thanh cái

Với các tủ điện có dòng điện tổng từ 100A trở lên, thanh cái đồng thường được sử dụng để dẫn và phân phối điện. Việc lắp đặt thanh cái đúng kỹ thuật giúp đảm bảo khả năng tải điện, hạn chế quá tải và giảm nguy cơ phát sinh sự cố trong quá trình vận hành.

2.6. Bước 6: Thực hiện đấu nối hệ thống dây dẫn điện

Đấu nối dây dẫn cần tuân thủ sơ đồ đã được phê duyệt, đúng tiết diện, màu sắc quy ước và ký hiệu đầu dây. Dây cần được đi gọn trong máng, tránh uốn cong quá mức, chèn ép hoặc gây khó khăn khi thay thế thiết bị.

Thông thường, dây động lực và dây điều khiển được phân tuyến riêng hoặc có biện pháp phân cách phù hợp. Các đầu cos phải được bấm đúng kỹ thuật, đầu nối siết chắc chắn và đánh số để thuận tiện cho việc truy xuất. Sau khi hoàn tất, cần đối chiếu từng mạch với bản vẽ nhằm hạn chế đấu nhầm pha hoặc sai tín hiệu điều khiển.

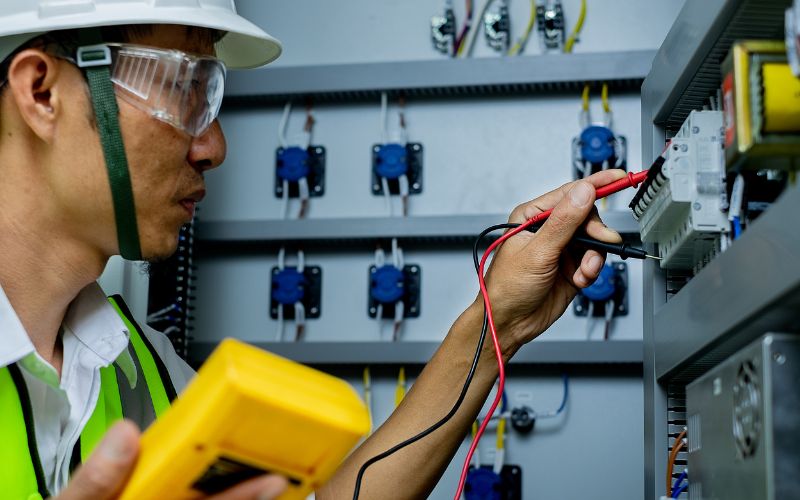

2.7. Bước 7: Kiểm tra, rà soát tổng thể hệ thống tủ điện

Trước khi cấp nguồn, cần kiểm tra cả bên trong lẫn bên ngoài tủ điện. Nội dung rà soát bao gồm vị trí thiết bị, chất lượng đấu nối, độ chắc chắn của thanh cái, hệ thống tiếp địa, nhãn cảnh báo và tình trạng vỏ tủ.

Các phép thử như kiểm tra liên tục mạch bảo vệ, điện trở cách điện hoặc kiểm tra đấu dây cần được thực hiện theo tiêu chuẩn và quy trình áp dụng. Nếu phát hiện sai lệch, phải xử lý và kiểm tra lại trước khi chuyển sang bước chạy thử. Không cấp điện khi tủ chưa đáp ứng điều kiện an toàn.

2.8. Bước 8: Vận hành thử nghiệm và thực hiện nghiệm thu

Sau khi hoàn tất lắp ráp, tủ điện được kiểm tra tổng thể, rà soát nguồn cấp, đường đi của dòng điện, phụ tải và vệ sinh bên trong tủ. Tiếp đó, tiến hành chạy thử với tải nhẹ để đánh giá khả năng vận hành và phát hiện các vấn đề trước khi đưa vào sử dụng.

Khi tủ đạt yêu cầu, tiến hành nghiệm thu, kết nối với lưới điện và lắp đặt tại vị trí đã xác định. Đồng thời, các biện pháp an toàn như hàng rào bảo vệ, biển cảnh báo, camera giám sát hoặc khóa liên động cũng được thiết lập phù hợp với điều kiện thực tế.

2.9. Bước 9: Bàn giao và đưa tủ điện vào vận hành thực tế

Sau khi chạy thử đạt yêu cầu, tủ điện được vệ sinh, loại bỏ mạt sắt, bụi bẩn và vật cản trước khi bàn giao cho đơn vị vận hành kèm đầy đủ tài liệu kỹ thuật.
