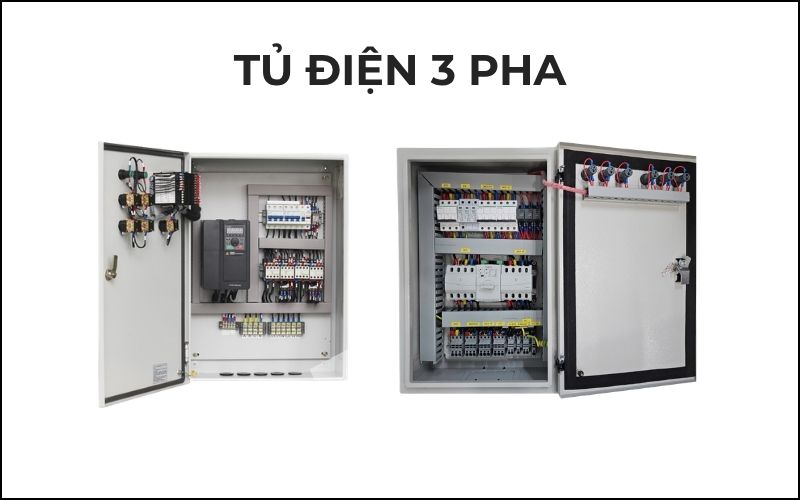

Tủ điện 3 pha là gì? Cấu tạo, phân loại và ứng dụng

Tủ điện 3 pha là thiết bị quan trọng trong hệ thống điện dân dụng và công nghiệp, đảm nhiệm chức năng phân phối, điều khiển và bảo vệ các thiết bị điện trong quá trình vận hành. Việc lựa chọn đúng loại tủ điện giúp hệ thống hoạt động ổn định, hạn chế sự cố và đảm bảo an toàn khi sử dụng. Hãy cùng Hoàng Thiên Phú tìm hiểu chi tiết về cấu tạo, các loại tủ điện 3 pha phổ biến và ứng dụng thực tế qua bài viết dưới đây.

1. Tủ điện 3 pha là gì?

Tủ điện 3 pha là thiết bị điện dùng để tiếp nhận, phân phối, điều khiển và bảo vệ nguồn điện xoay chiều 3 pha đến các thiết bị hoặc khu vực sử dụng điện. Loại tủ điện này thường được lắp đặt tại nhà máy, nhà xưởng, tòa nhà thương mại, biệt thự và các công trình có nhu cầu sử dụng điện năng lớn.

Các chức năng chính của tủ điện 3 pha gồm:

• Phân phối điện: Chia nguồn điện 3 pha đến các nhánh tải, thiết bị hoặc khu vực sử dụng.
• Đóng cắt nguồn điện: Cho phép cấp, ngắt nguồn tổng hoặc từng nhánh để vận hành, bảo trì hệ thống.
• Điều khiển thiết bị: Hỗ trợ vận hành động cơ, máy bơm, quạt và các thiết bị điện theo yêu cầu.
• Bảo vệ hệ thống: Hạn chế ảnh hưởng của các sự cố như quá tải, ngắn mạch, rò điện khi được trang bị thiết bị bảo vệ phù hợp.
• Giám sát thông số điện: Theo dõi điện áp, dòng điện, công suất và các thông số cần thiết trong quá trình vận hành.

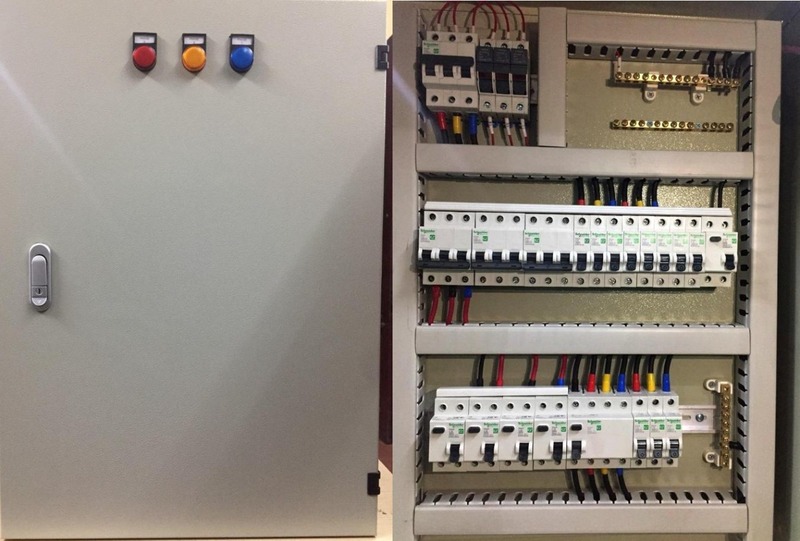

2. Đặc điểm cấu tạo của tủ điện 3 pha

Tủ điện 3 pha được cấu thành từ nhiều bộ phận, mỗi bộ phận đảm nhiệm một chức năng riêng nhằm đảm bảo khả năng phân phối, điều khiển và bảo vệ hệ thống điện. Các thành phần chính gồm:

– Vỏ tủ điện: Bảo vệ thiết bị bên trong khỏi bụi bẩn, độ ẩm và tác động từ môi trường. Vỏ tủ điện thường được làm bằng thép sơn tĩnh điện hoặc inox, với kích thước và cấp bảo vệ IP phù hợp vị trí lắp đặt.

– Thiết bị đóng cắt: Gồm MCB, MCCB, ACB hoặc cầu dao cách ly, có chức năng đóng/ngắt nguồn điện tổng và các nhánh tải, đồng thời hỗ trợ bảo vệ hệ thống khi xảy ra sự cố theo đặc tính thiết bị.

– Thiết bị điều khiển: Bao gồm contactor, relay trung gian, PLC, nút nhấn và công tắc xoay, dùng để điều khiển hoạt động của động cơ, máy bơm và các thiết bị điện theo chế độ thủ công hoặc tự động.

– Thiết bị bảo vệ và đo lường: Gồm relay nhiệt, relay bảo vệ pha, RCCB/RCBO, ampe kế, volt kế và đồng hồ đa năng, giúp phát hiện một số sự cố điện, bảo vệ phụ tải và theo dõi thông số vận hành.

– Dây dẫn và thanh cái: Được sử dụng để kết nối, truyền tải và phân phối điện giữa các thiết bị trong tủ. Tiết diện dây dẫn, thanh cái và cách bố trí cần phù hợp với dòng tải, khả năng chịu nhiệt và yêu cầu cách điện của hệ thống.

3. Các loại tủ điện 3 pha phổ biến hiện nay

Tủ điện 3 pha được phân loại theo mục đích sử dụng, chức năng và đặc điểm của hệ thống điện. Dưới đây 5 loại tủ điện 3 pha phổ biến:

3.1. Tủ điện 3 pha dân dụng

Tủ điện 3 pha dân dụng thường được sử dụng tại biệt thự, nhà phố quy mô lớn, nhà xưởng mini hoặc cơ sở kinh doanh có thiết bị sử dụng điện 3 pha. Tủ có công suất vừa phải, thiết kế gọn gàng, đảm bảo tính thẩm mỹ và thuận tiện khi lắp đặt trong không gian dân dụng.

Loại tủ này thường cấp điện cho hệ thống điều hòa trung tâm VRV/VRF, thang máy gia đình, máy bơm công suất lớn hoặc các thiết bị phục vụ kinh doanh. Tùy nhu cầu, tủ có thể tích hợp MCB, MCCB, RCCB hoặc RCBO để bảo vệ các nhánh điện và hỗ trợ chống rò, chống giật. Việc lựa chọn thiết bị cần phù hợp với sơ đồ nối đất và đặc điểm của từng mạch tải, không nên chỉ dựa vào công suất tổng.

3.2. Tủ điện 3 pha công nghiệp

Tủ điện 3 pha công nghiệp được sử dụng tại nhà máy, khu công nghiệp, xưởng sản xuất và các công trình có nhu cầu tiêu thụ điện lớn. Tủ thường có kết cấu chắc chắn, không gian lắp đặt rộng, khả năng chịu tải cao và có thể thiết kế dạng module để thuận tiện cho việc mở rộng hệ thống.

Tùy yêu cầu vận hành, tủ có thể tích hợp thiết bị đóng cắt công suất lớn, hệ thống thanh cái, thiết bị giám sát và các bộ điều khiển chuyên dụng. Khi thiết kế, cần tính toán dòng tải, dòng ngắn mạch, điều kiện tản nhiệt và khả năng phối hợp bảo vệ giữa các cấp tủ.

3.3. Tủ điện phân phối 3 pha

Tủ điện phân phối 3 pha có nhiệm vụ tiếp nhận nguồn điện từ tủ tổng hoặc nguồn cấp và phân chia điện đến các tủ nhánh, máy móc hay khu vực sử dụng. Tủ thường được bố trí tại các công trình cần quản lý nhiều nhánh tải, giúp việc đóng cắt, cô lập sự cố và bảo trì thuận tiện hơn.

3.4. Tủ điện điều khiển 3 pha

Tủ điện điều khiển 3 pha được thiết kế để vận hành và kiểm soát máy móc, động cơ hoặc dây chuyền sản xuất. Tủ có thể sử dụng phương pháp khởi động trực tiếp, sao – tam giác, khởi động mềm hoặc biến tần, tùy đặc tính động cơ và yêu cầu vận hành.

3.5. Tủ điện chiếu sáng 3 pha

Tủ điện chiếu sáng 3 pha dùng để cấp nguồn và điều khiển hệ thống chiếu sáng tại nhà xưởng, bãi đỗ xe, khuôn viên, tòa nhà hoặc khu đô thị. Các mạch chiếu sáng được phân chia theo khu vực, có thiết bị bảo vệ riêng và có thể tích hợp bộ hẹn giờ hoặc cảm biến để tự động bật, tắt theo nhu cầu.

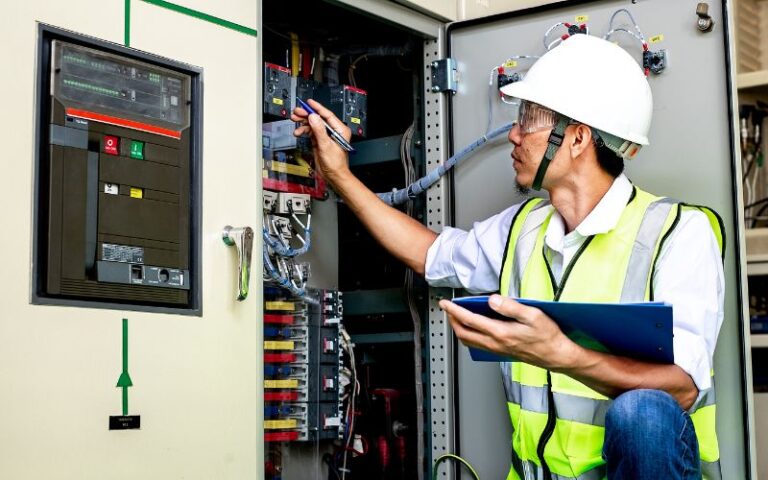

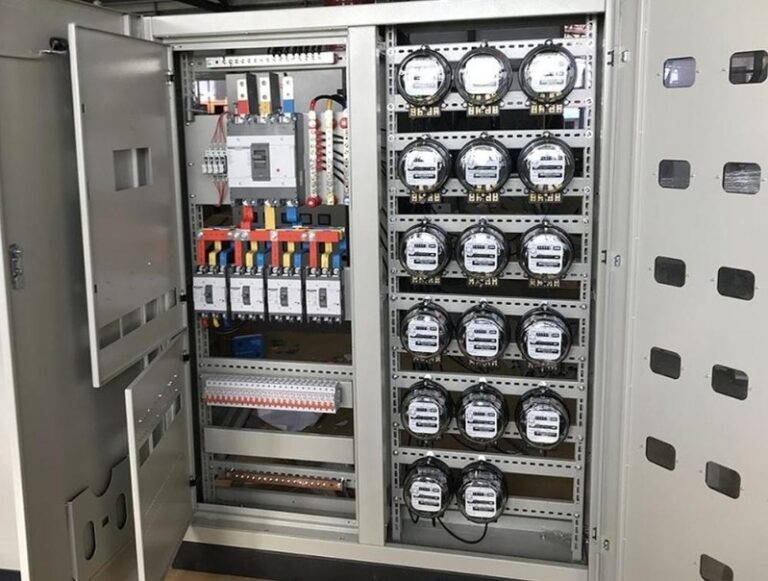

4. Ứng dụng thực tế của tủ điện 3 pha

Nhờ khả năng phân phối nguồn điện và đáp ứng nhu cầu vận hành các thiết bị công suất lớn, tủ điện 3 pha được ứng dụng trong nhiều loại công trình. Tùy quy mô hệ thống, tủ có thể được thiết kế độc lập hoặc kết hợp với các tủ điện khác để hình thành mạng lưới cấp điện hoàn chỉnh.

Một số ứng dụng phổ biến gồm:

• Nhà máy, nhà xưởng: Cấp nguồn cho máy CNC, máy nén khí, động cơ, băng tải và các dây chuyền sản xuất. Tủ điện giúp phân chia nguồn theo từng khu vực, hỗ trợ kiểm soát tải và cô lập thiết bị khi bảo trì.
• Tòa nhà, trung tâm thương mại: Phân phối điện cho hệ thống điều hòa trung tâm, thang máy, máy bơm, hệ thống chiếu sáng và các thiết bị kỹ thuật. Việc phân chia tủ theo từng tầng hoặc khu vực giúp quản lý nguồn điện thuận tiện hơn.
• Biệt thự, nhà ở cao cấp: Cấp điện cho các thiết bị sử dụng nguồn 3 pha như thang máy, điều hòa trung tâm, máy bơm và một số thiết bị công suất lớn. Tủ cần được bố trí hợp lý để đảm bảo an toàn và thuận tiện khi kiểm tra.
• Nhà hàng, khách sạn và cơ sở kinh doanh: Quản lý nguồn điện cho hệ thống bếp công nghiệp, thiết bị làm lạnh, máy giặt công suất lớn, điều hòa và các phụ tải vận hành liên tục.
• Hệ thống máy bơm và xử lý nước: Điều khiển máy bơm cấp nước, bơm thoát nước, bơm tăng áp hoặc các động cơ trong hệ thống xử lý nước. Tủ có thể tích hợp cảm biến và bộ điều khiển để tự động hóa quá trình vận hành.

5. Hoàng Thiên Phú – Địa chỉ lắp ráp tủ điện theo yêu cầu

Hoàng Thiên Phú là đơn vị chuyên phân phối thiết bị điện và lắp ráp tủ điện theo yêu cầu, áp ứng nhiều mô hình từ hệ thống điện dân dụng quy mô lớn đến nhà xưởng, cơ sở sản xuất và công trình thương mại.

Ưu điểm khi lựa chọn Hoàng Thiên Phú:

• Kinh nghiệm kỹ thuật: Đội ngũ kỹ sư, kỹ thuật viên giàu kinh nghiệm trong thiết kế, lắp ráp và kiểm tra tủ điện, đã thực hiện thành công hàng trăm dự án lớn nhỏ.
• Thiết kế theo yêu cầu: Triển khai bản vẽ chi tiết bằng EPLAN, AutoCAD, bố trí thiết bị khoa học, thuận tiện đấu nối, kiểm tra và bảo trì.
• Thiết bị đảm bảo chính hãng: Sử dụng linh kiện/vật tư thiết bị điện từ các thương hiệu nổi tiếng như Schneider, Mitsubishi, LS,… lựa chọn theo yêu cầu kỹ thuật và mức đầu tư của khách hàng
• Gia công, lắp ráp cẩn thận: Các công đoạn từ gia công vỏ tủ, lắp thiết bị, đi dây đến đấu nối đều được thực hiện tỉ mỉ, kiểm tra kỹ lưỡng trước khi bàn giao.
• Tối ưu chi phí: Tư vấn chi tiết vừa đáp ứng yêu cầu vận hành vừa phù hợp ngân sách, hạn chế lựa chọn thiết bị không cần thiết. Báo giá minh bạch, cạnh tranh.
• Đảm bảo tiến độ: Nhận giao tủ điện đến nhiều tỉnh thành trên toàn quốc, chủ động theo tiến độ của từng công trình.
• Bảo hành và hỗ trợ kỹ thuật: Chính sách bảo hành rõ ràng, hỗ trợ khách hàng trong quá trình lắp đặt, vận hành và xử lý các vấn đề kỹ thuật phát sinh.

Nếu bạn đang có nhu cầu mua thiết bị điện hoặc lắp ráp tủ điện, liên hệ ngay đến Hoàng Thiên Phú qua số Hotline: 0909 909 149 để được tư vấn và báo giá chi tiết theo từng nhu cầu của công trình.
